Per progettare accuratamente un imballo in EPS è necessario conoscere:
• il limite di fragilità del prodotto
• il tipo di trasporto e movimentazione
• come viene stoccato
La determinazione del grado di fragilità e il calcolo del valore "G" si avvale delle seguenti formule:
| E (caduta) |
=
|
m • n • h • g |
| E (deformazione) |
=
|
m • b • d |
in cui:
|
m
|
=
|
massa che cade |
|
h
|
=
|
altezza di caduta |
|
g
|
=
|
accelerazione di gravità |
|
b
|
=
|
decelerazione |
|
d
|
=
|
deformazione |

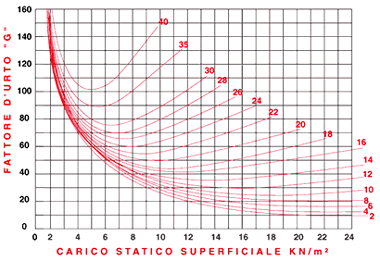

Diagramma di Ammortizzamento

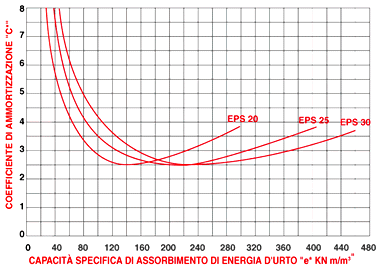

Diagramma C
Formule di calcolo per imballi parallelepipedi
| massa dell' oggetto |
M |
= |
10 Kg |
| sensibilità all' urto |
G |
= |
50 |
| altezza tipica di caduta |
h |
= |
0,8 m |
| fattore specifico di ammortizzamento |
C* |
= |
2,5 |
| capacità specifica di assorbimento energia |
e* |
= |
140 |
| accellerazione di gravità |
g |
= |
9,81 m/sec ² |
|
|
Peso dell' oggetto imballato |
 |
| |
| Spessore dell' imballo |
 |
| |
| Superficie di ammortizzamento dello imballo in mq |
 |
Esempio di calcolo
|
Spessore dello strato ammortizzante
|
| |
|
d = C • h / G
|
| |
|
Superficie dello strato ammortizzante
|
| |
|
A = m • g • h / e • d = F • h / e • d
|
| |
| d |
=
|
spessore ammortizzante in metri |
| C |
=
|
coefficiente di correzione per l' ESP |
| h |
=
|
altezza di caduta critica |
| G |
=
|
coefficiente di fragilità dell'oggetto |
| g |
=
|
accellerazione di gravità in m / sq |
| e |
=
|
carico statico superficiale in kN / mq |
| F |
=
|
forza peso dell' oggetto |
|
Il ruolo delle nervature
Allorché la superficie d'appoggio dell'imballo è superiore a quella rilevata dal calcolo della superficie ammortizzante, è possibile adottare imballi sagomati e nervati.
Lo scopo evidente è quello di far assorbire l'energia di caduta consentendo una deformazione dell'imballo nelle parti non a contatto con il prodotto.
Le nervature possono essere realizzate sia sulla superficie interna che su quella esterna ma, attenzione! L'eventuale deformazione delle nervature interne comporta una variazione dell'assetto di tenuta dell'oggetto consentendogli di muoversi.
|
